Un exemple d'implémentation du système Barrisol Clim®

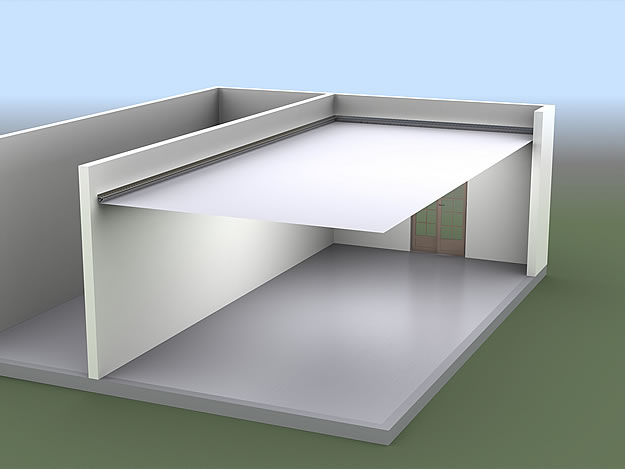

Exemple d’alimentation du système Barrisol Clim® par une unité de climatisation gainable qui peut être implantée à l’extérieur ou à l’intérieur du volume traité.
Unité de climatisation / Air aspiré le long des parois internes

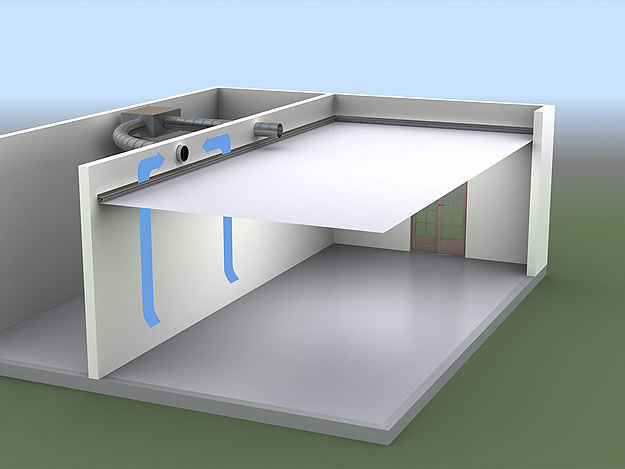

L’air ambiant est aspiré par l’unité de climatisation le long des parois intérieures de la pièce, puis canalisé au moyen d’une paroi de séparation supportée par le profilé spécial Barrisol Clim®.
Air aspiré le long des parois internes / Paroi de séparation
Paroi de séparation

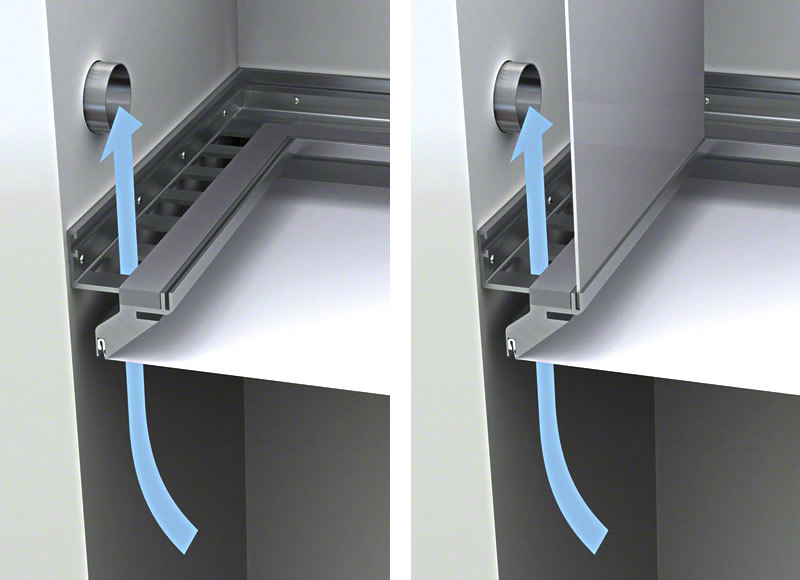

Exemple de géométrie de la paroi d’aspiration. En fonction du projet, la géométrie peut être amenée à changer. L’étude technique de Barrisol Clim®, définira pour chaque projet la géométrie exacte de chaque caisson d’aspiration à réaliser.

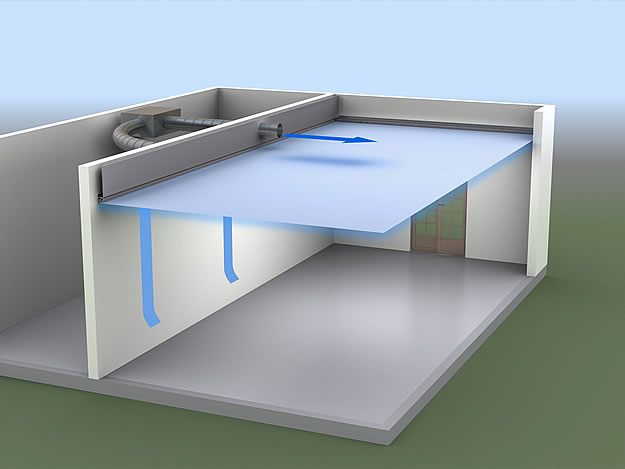

L’air aspiré rejoint l’unité de climatisation, il est filtré puis chauffé ou refroidi avant d’être diffusé dans le plénum compris entre la dalle haute et le plafond Barrisol Clim®.
Air soufflé
Unité de climatisation / Unité de soufflage ventilation

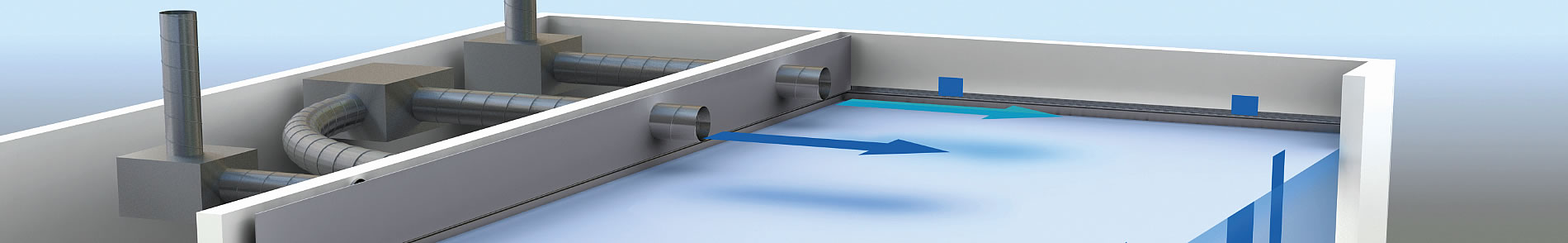

Barrisol Clim® est compatible avec toutes les technologies de ventilation, (simple flux ou double flux). Un caisson de ventilation peut par exemple être connecté au système pour injecter de l’air neuf hygiénique dans le plénum. L’air conditionné et l’air neuf forment un mélange homogène, réparti dans l’ensemble du volume du plénum.
L’extraction de l’air vicié de la ventilation hygiénique peut également être connecté à la boîte d’aspiration d’air Barrisol Clim®.

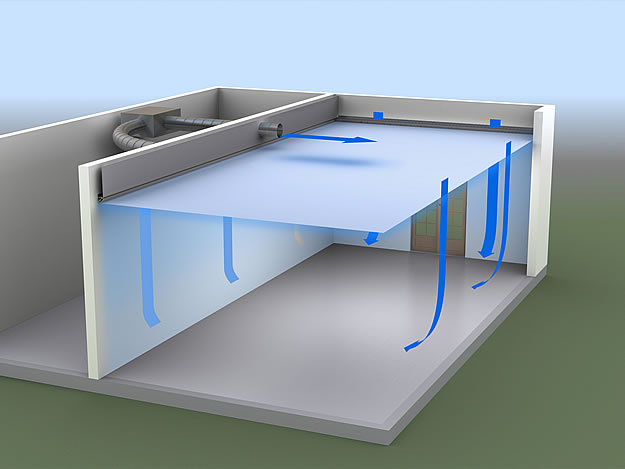

L’ensemble de l’air climatisé et de l’air de ventilation sont diffusés le long des parois, permettant au système Barrisol Clim® d’assurer la climatisation et la ventilation de la pièce, via le rayonnement thermique de la toile et la diffusion d’air périphérique.
