La taille de la fente dépend du profilé Barrisol Clim® featuring Carrier® utilisé, celui-ci est composé de 2 éléments :
- Le profilé principal
- L’équerre de fixation
Le profilé principal peut être assemblé avec 3 équerres de fixations différentes générant un décroché entre le mur d’appui et le plafond tendu de 12 mm, 24 mm ou 32 mm.
Chacune des équerres existe en version :
- Ajourée : permettant un passage d’air en soufflage ou aspiration
- Non ajourée : version étanche n’autorisant pas de passage d’air
La taille de profilé à utiliser (12, 24 ou 32 mm) ainsi que le positionnement des versions ajourées et non ajourées est donné par l’étude de faisabilité Barrisol Clim®.
En version non ajourées les équerres reprennent les mêmes dimensions mais sont dépourvues de trous de passage d’air.

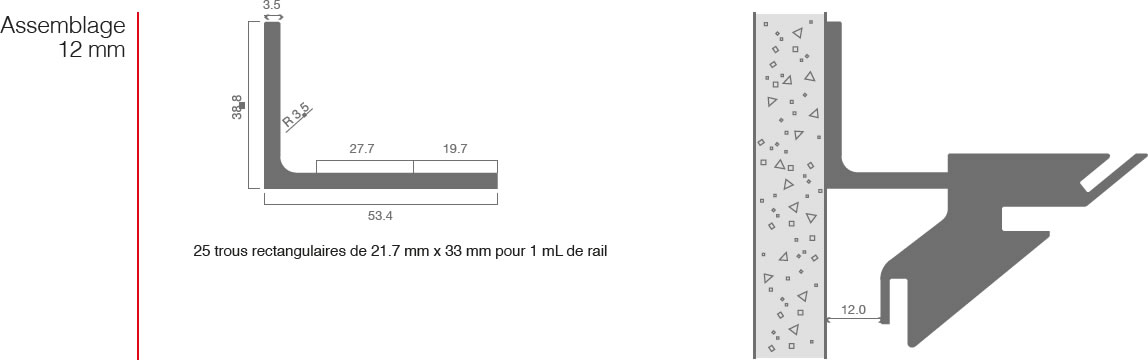

Équerre pour profilé 12 mm

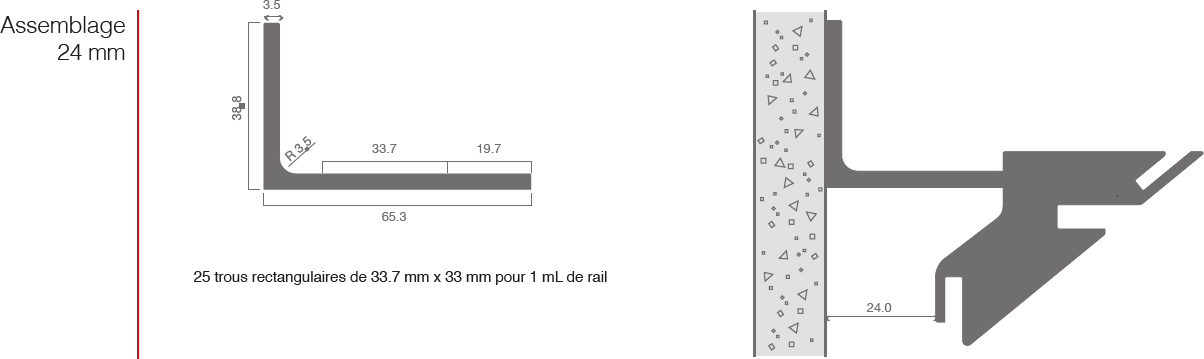

Équerre pour profilé 24 mm

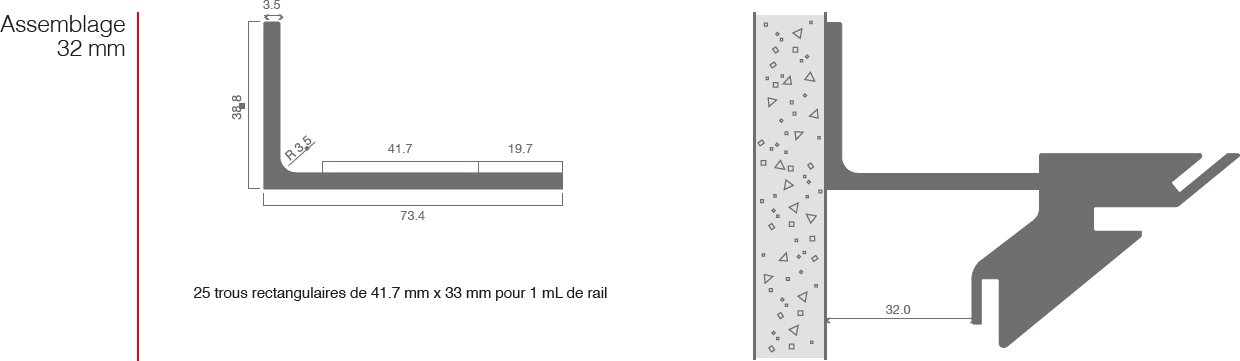

Équerre pour profilé 32 mm
